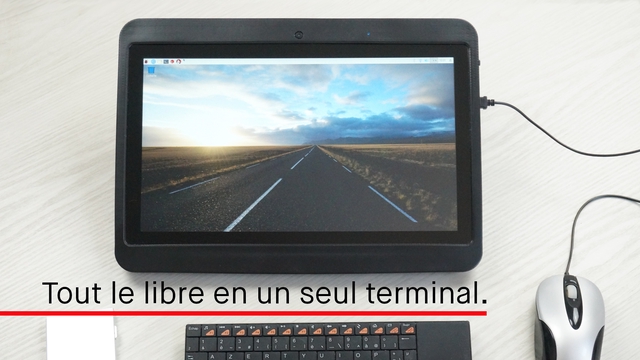

Assemblez les éléments de votre Diskio Pi en 2 heures, choisissez votre nano ordinateur et placez-le dans la machine. Diskio Pi est l’appareil tactile le plus polyvalent du marché.

Compatible avec des cartes nano PC disposant jusqu’à 4 Go de RAM (ARM, x86, x64)
Peut être utilisé comme écran tactile externe
Jusqu’à 13 heures d’autonomie avec l’option batterie
Entièrement hackable, évolutif, et personnalisable

Diskio Pi est un kit (instructions de montage ici) d'appareil hybride & tactile entièrement réparable, dont le matériel peut être mis à jour avec des cartes additionnelles. Compatible avec des cartes de développement du type Raspberry Pi, ce matériel est libre et open source. Le financement permettra de lancer la fabrication de 20 à 50 unités, avec des coques imprimées en 3D et des cartes électroniques sur mesure.

Vous avez la possibilité d'imprimer vous-même le boîtier, les fichiers STL et STEP sont disponibles sur le site gitlab.com.

Il est désormais aussi possible d'intégrer l'écran dans le boitier que vous avez dessiné, ou même d'utiliser uniquement la carte fille dans votre montage !

Pour quoi faire ?

Diskio Pi s’adresse aux makers qui ont besoin d’un grand écran tactile.

Chaque copie sera unique, car VOUS êtes l'assembleur de votre propre terminal. Diskio Pi fournit juste le matériel et c’est vous qui construisez votre machine.

Diskio Pi est aussi la solution pour créer votre console de jeu rétro, avec ou sans batterie.

Construisez une console de jeu rétro large et portable.

Diskio Pi est la solution open-source qui peut vous servir d’ordinateur d’appoint, de machine pour l’apprentissage du code ou de media center, pour contrôler votre domotique, mais aussi Diskio Pi peut servir de tablette de salon ou pour équiper votre véhicule.

L’appareil est équipé d’un écran tactile capacitif et d’un écran HD 13,3 pouces.

Écran tout-en-un pour SBC (Small Board Computer) avec interface audio stéréo et écran tactile intégré, avec possibilité d'installer une batterie interne.
Écran haute définition & tactile avec entrées HDMI et USB pour utiliser le HUB. Diskio Pi peut être utilisé en tant qu'écran secondaire pour votre PC portable, ou même votre console de jeux !

Dû à la méthode de l'impression 3D, la finition de surface peut être légèrement inférieure aux visuels présentés
(photos non contractuelles).

Diskio Pi est compatible avec la caméra officielle Raspberry Pi (V2, 8MP), en position avant ou arrière.

Écran IPS haute définition avec verre tactile 10 points
Chaque élément a été conçu pour que vous puissiez assembler votre propre tablette selon vos désirs, avec une adaptation efficace de votre carte SBC.
Voici un exemple de configuration avec un Odroid C2, 3 batteries et l’option de refroidissement, pilotée par la carte fille (carte à gauche).

Diskio Pi a été conçu pour être le plus mince possible, en fonction des contraintes imposées. Lorsque vous regardez le côté écran, l’épaisseur n’est plus visible.
Grâce à l’interrupteur 3 positions, vous pouvez utiliser l’appareil avec une source HDMI externe sans désinstaller votre SBC interne.

Diskio Pi a été pensé comme un PC, mais au format hybride portatif !

La carte SBC est fixée sur une plaque qui est clipsée dans la tablette. De nombreux câbles adaptés assurent la compatibilité d’une dizaine de types de cartes.
Voici les principales :

Cache plastique clipsable & remplaçable, pour adapter de nouvelles cartes L.

Que contient le kit Diskio Pi basique ?

Le kit de base contient toutes les pièces nécessaires à la fabrication de votre machine hybride, alimentée par câble.
La coque, imprimée en 3D, est livrée avec ce pack.

- Écran et câble plat x 1
- Verre tactile avec carte de contrôle USB x 1
- Boîtier imprimé en ABS x 1 (pied inclus)
- Plaques d'étagères et entretoises en nylon x 2
- Carte fille x 1 (HUB USB 2.0 + alimentation + contrôleur ventilateur)
- Carte contrôleur vidéo avec carte OSD et câble x 1
- Ethernet et carte son (carte L) x 1
- Câbles internes pour : Raspberry Pi (1, 2, 3 B/B+ et Zero W, WH), Odroid C1+, C2, incluant les câbles internes Ethernet et HDMI.
- Câble plat interne et connecteur pour entrée HDMI externe x 1
- Adaptateur secteur AC/DC avec câble EU, UK ou US x 1
- Vis et un petit tournevis x 1 jeu
- Instructions de montage x 1

La carte fille réunit un HUB USB 2.0, une alimentation 5V 4A, et la gestion du ventilateur (réglable).

La carte "L", remplaçable par de nouvelles fonctionnalités. Pour la carte de base, vous trouverez un port Ethernet et une prise audio.

Le Diskio Pi équipé d'une carte Odroid C2 et du système d'exploitation Android 5.1 (version 6.0 disponible)

A l'aide du hub USB interne, vous pouvez brancher une souris, un clavier, un grand dongle.... Si vous utilisez une autre carte que Raspberry Zero, un port USB natif est disponible pour brancher une clé USB.

Il est aussi possible d'utiliser votre carte SBC hors de l'écran pour prototypage, en l'alimentant directement via l'écran et le port USB vertical:

Prototypage avec Diskio Pi à l'aide du port HDMI externe et de l'USB d'alimentation

L'accès GPIO interne est aussi prévu: une nappe sera proposée dans la boutique Diskio Pi. Notez que cet accès ne peut pas être installé avec l'option VESA.

L'accès GPIO : un trou prédécoupé est prévu pour adapter une nappe.

Pour le son externe: pour anticiper une future sortie audio, un connecteur sera présent sur la carte Lan. Le câble audio interne, qu'il faudra brancher au niveau de la carte écran ou directement sur le Pi, sera vendu séparément sur le site Diskio Pi.

La version de base est le meilleur choix pour toute installation domotique de bricolage. Encastrer l'appareil dans un mur, et seule une épaisseur de 12 mm est visible. Sûr et discret, selon vos besoins.

Pour la version définitive, le dessin sera modifié avec des coins plus carrés et quelques adaptations dues aux contraintes de l'impression 3D.

De part la présence de certaines pièces petites et fragiles, l'assemblage doit être effectué par un adulte, ou par un enfant de plus de 12 ans accompagné d'un adulte.

La carte SBC n'est pas incluse dans le kit

Compatibilité SBC

La fonction d'affichage externe est compatible HDMI version 1.4

Dans le cas où vous souhaiteriez adapter la carte UP, le ventilateur UP d'origine est nécessaire.

Diskio Pi équipé de la carte UP & Windows 10

Diskio Pi version nue (sans coque) sous Android (carte Odroid C2)

Les options

Le concept général du projet Diskio Pi est de proposer autant d'options que possible. Certaines sont disponibles maintenant, d'autres ne le seront que si le financement atteint un certain seuil.

L'option batterie est disponible dès maintenant

Chaque pack de batterie est constitué de deux cellules

Cette option vous permettra de rendre votre machine Diskio Pi transportable. Les packs de batterie sont fabriqués sur mesure, et délivrent un courant de 7,4V. La technologie utilisées étant LiPo (lithium polymère), un circuit électronique interne est utilisé pour améliorer la sécurité et empêcher les courts-circuits.

Cette option, constituée de 3 packs (6 cellules LiPo), est livrée avec une carte gauge. Cette gauge fonctionnera avec un bouton micro-switch et activera une LED RGB (multicolore) qui changera de couleur suivant le niveau de charge des cellules.
Cette carte n'étant pas développée pour le moment, le financement servira aussi à l'étude de cette carte.

La capacité de chaque pack est de 3500 mAh, donc au total 10500 mAh seront disponibles pour faire tourner l'écran et un Raspberry Pi environ 10 heures, ou 8h30 heures en charge.

Autonomie de la batterie selon le type de carte SBC et l'utilisation

Les options disponibles par palier

Déjà disponible
Le refroidisseur est composé d'un radiateur (25x25) avec pad thermique, d'un ventilateur et d'une sonde de température. Placez le radiateur sur le SoC et branchez-le sur la carte fille (connecteur 4 broches).
L'utilisation d'un ventilateur est recommandé si vous voulez utiliser Diskio Pi avec n'importe quelle carte Odroid, ou avec la Raspberry Pi 3 B+.
Mise à jour du 23 janvier 2019
L'imprimante 3D utilisée: à partir d'un certain nombre de pièces produites, il devra être indispensable d'équiper l'atelier d'une machine fiable et rapide. Investir 3000€ dans une machine pro (ou semi-pro) est donc indispensable pour obtenir un résultat garanti et satisfaisant.
La plaque VESA est compatible 75x75. Cette option est nécessaire pour des configurations et utilisations spécifiques. Au travail, pour un usage public.... Ou simplement pour adapter votre propre pied VESA.
D'autres options, comme la prise en charge du POE, le double lecteur de carte SD avec commutateur externe, ou d'autres cartes spéciales seront également disponibles dans le futur.
Si le nombre de ventes est très conséquent, nous pourrons aussi penser à fabriquer des parties plastique en injection, en commençant par le cadre avant.

Si le pourcentage du financement est atteint et que vous souhaitez une option supplémentaire, il est possible de la choisir dès lors qu'une nouvelle contrepartie est créée (une news vous préviendra).

À la fin du financement, un questionnaire vous sera envoyé pour récapituler vos souhaits en fonction du montant de votre participation.

Spécifications de l'appareil

Écran

Marque : Innolux
Taille : 13.3 pouces
Résolution : 1920*1080 px
Traitement de surface : Brillant
Type : TFT[IPS]
Luminosité：300 cd/m2 (Typ.)
Angle de visualisation ：85/85/85/85/85/85
Contraste Ratio：800:1
Interface de signal ：eDP 30 broches
Lampe Type：WLED

Interface tactile

Structure : G/G (verre/verre)
Technologie : capacitive, 10 points
Interface : USB 2.0
Dureté : ≥6H

Carte fille

Genesys Logic USB 2.0 Hub x3 (externe 2x + interne 1x)
Convertisseur Buck 9V en 5V@4A (Circuit de puissance)
Régulation de température (avec entrée refroidisseur)
Connexions avec les SBCs par câbles : (USB, Ethernet, alimentation, HDMI).
Sortie USB 2.0 pour utiliser le verre tactile avec un SBC ou un ordinateur externe
Entrée externe HDMI

Carte Ethernet

Carte d'extension simple, connecteur Ethernet non blindé sans LED
Connecteur jack audio 3,5 mm (stéréo)

Carte contrôleur écran

Convertisseur HDMI 1.4 vers eDP
DAC stéréo via HDMI, amplificateur stéréo classe D (1W)
Haut-parleurs : 2 x 1W
fonction "écran portable" : Nappe interne HDMI.

Adaptateur secteur AC/DC (9V-3A) avec prise EU, UK ou US
Entrées/sorties externe

2x sortie USB 2.0 (500 mA)
1x prise 9V
1x HDMI in
1x USB 2.0 in
1x sortie d'alimentation USB (2,5A)

Optionnel

Circuit de charge / décharge / équilibrage des batteries (2S3P), avec :
6 cellules LiPo 7.4V, 10500mAh

Taille de l'appareil

Largeur : 335 mm
Hauteur : 240 mm
Épaisseur max : 35 mm
Épaisseur min : 12 mm

Poids de l'appareil

sans batterie : 1275 g
avec batterie 6 cellules : 1650 g

Protection

IP 20

Couleur et matériau du boîtier

ABS mat, noir. (Impression 3D)

Garantie

La garantie est de 12 mois pour toutes les pièces (sauf mauvaise manipulation). Nous ne changeons que la pièce défectueuse. Dans le cas de l'écran, si la référence n'existe plus, nous la remplaçons par une référence proche et de nouveaux supports compatibles.

Fabrication du Diskio Pi

Fabrication du Diskio Pi
